Które ustawienia prasy krawędziowej trzeba potwierdzić przed startem nowej serii

Nowa partia elementów trafia do produkcji, a operator wczytuje sprawdzony wcześniej program obróbczy. Teoretycznie wszystko powinno działać bez zarzutu. Praktyka pokazuje jednak, że pierwsze wygięte detale często ujawniają różnice w kącie lub długości kołnierza, mimo zachowania identycznych parametrów z poprzedniego zlecenia. Rozbieżności te najczęściej wynikają z mikroskopijnych przesunięć w mechanice urządzenia, które kumulują się na etapie przezbrajania. Nawet najbardziej zaawansowany sterownik numeryczny nie zastąpi fizycznej weryfikacji punktów referencyjnych przed uruchomieniem pełnej wydajności maszyny. Osiągnięcie powtarzalności wymaga potwierdzenia konkretnych baz wymiarowych, ponieważ pominięcie tego etapu prowadzi do seryjnego wytwarzania kosztownych braków i opóźnień w harmonogramie całego zakładu.

Przeczytaj również: Jak usługi cross-dockingowe mogą zwiększyć efektywność Twojej logistyki?

Ustawienia maszyny wymagające weryfikacji przed gięciem

Precyzja formowania materiału zaczyna się od pozycjonowania zderzaka tylnego, który wyznacza fizyczną linię zagięcia arkusza. Operator ma obowiązek sprawdzić układ osi X odpowiadający za głębokość wsunięcia blachy, oś R regulującą wysokość palców oraz oś Z określającą ich pozycję w poziomie. Palce oporowe muszą leżeć idealnie równolegle do krawędzi gnącej, zazwyczaj zachowując tolerancję wymiarową do 0,1 milimetra. Niewłaściwe skalibrowanie osi Z skutkuje asymetrią długości na przeciwległych końcach arkusza, co całkowicie dyskwalifikuje produkowany element. Z kolei błędnie ustawiona wysokość w osi R może spowodować ześlizgnięcie się detalu podczas nacisku.

Przeczytaj również: Nowoczesny sprzęt geodezyjny - totalne stacje, GPS, tachimetry, drony i skanery laserowe

Kolejny wrażliwy punkt to system kompensacji ugięcia belki dolnej. Każda krawędziarka do blachy poddawana naciskom rzędu kilkudziesięciu ton ulega naturalnemu odkształceniu sprężystemu w centralnej części stołu roboczego. Mechanizm ten, oparty na systemach hydraulicznych lub mechanicznych klinach, delikatnie unosi środkowy odcinek profilu, przeciwdziałając zjawisku niedogięcia. Aktywna i poprawnie wprowadzona kompensacja gwarantuje utrzymanie stałego kąta na całej rozpiętości długiego elementu. Parametr ten trzeba ręcznie potwierdzić w panelu sterowania i dopasować do sprężystości aktualnej partii stopu.

Przeczytaj również: Odlewy żeliwne ogrodowe jako inwestycja w trwałość i estetykę przestrzeni zewnętrznych

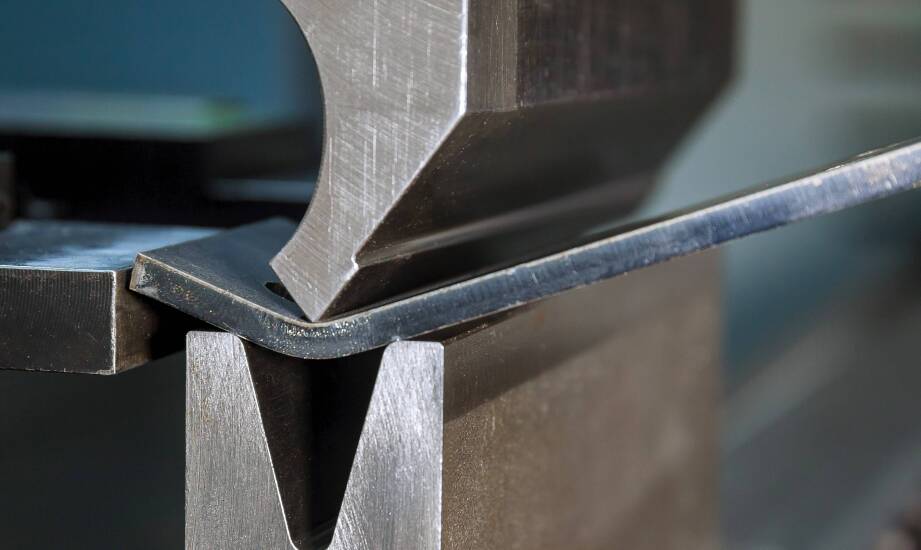

Stan techniczny osprzętu to trzeci fundament stabilnej produkcji wieloseryjnej. Stempel oraz matryca wymagają nienagannego wycentrowania w płaszczyznach ruchu Y1 i Y2. Zużycie czubka narzędzia górnego, mikropęknięcia czy wyszczerbienia na krawędzi roboczej matrycy natychmiast obniżają jakość gięcia. Nierównomierny docisk spowodowany przez zdegradowane narzędzia generuje odchylenia kątowe sięgające nawet dwóch stopni, zmuszając maszynę do nienaturalnej i asymetrycznej pracy.

Wpływ narzędzi i parametrów materiału na przebieg serii

Fizyczne zachowanie metalu zależy bezpośrednio od dobranych matryc i kierunku walcowania obrabianej blachy. Szerokość rowka V determinuje uzyskiwany promień wewnętrzny, stanowiąc przeważnie 15 do 17 procent jego pełnego rozwarcia. Formując standardową stal węglową o grubości dwóch milimetrów, technolog dobiera najczęściej pryzmę o szerokości 16 milimetrów, celując w promień zbliżony do trzech milimetrów. Zwiększenie gabarytów arkusza narzuca wybór szerszego oprzyrządowania. Zastosowanie większej matrycy potęguje zjawisko sprężynowania powrotnego materiału i wymaga wprowadzenia głębszych korekt do programu maszyny.

Zanim ruszy płynna produkcja, pierwsza sztuka przechodzi zawsze rygorystyczne pomiary kontrolne na stanowisku inspekcyjnym. Technik mierzy kąt dedykowanym goniometrem lub precyzyjną suwmiarką kątową w minimum trzech punktach skrajnych obrabianego profilu. Równolegle weryfikuje ostateczną długość uformowanego ramienia. Przekroczenie tolerancji kąta o pół stopnia lub błąd wymiaru rzędu 0,3 milimetra zmusza operatora do cyfrowej kalibracji osi zanurzenia stempla. Jeżeli po naniesieniu poprawek odchyłki wymiarowe wciąż powracają, procedurę obróbki należy wstrzymać i wyeliminować luzy na mocowaniach mocujących stemple.

Praktyka serwisowa i wdrożeniowa specjalistów spółki Maszyny Polskie pokazuje, że ignorowanie drobnych odchyleń sprzętowych na początku zmiany generuje zauważalne straty w skali całego dnia. Nowoczesne oprogramowanie sterujące chętnie oferuje wizualizację procesu i symulację kolizji, ale te zaawansowane obliczenia zakładają, że fizyczna maszyna stoi w idealnym punkcie zerowym.

Przejście od pojedynczego detalu próbnego do wysoce wydajnej obróbki opiera się na wyeliminowaniu technicznych niewiadomych. Powtarzalne przezbrajanie, sztywne ustawienie palców zderzaka oraz bezwzględna ocena kondycji narzędzi składają się na kontrolowany proces technologiczny. Konsekwentne opieranie się na punktach listy startowej chroni przedsiębiorstwo przed ryzykiem masowego złomowania cennych surowców. Dobrze skonfigurowana jednostka oddaje pełną inicjatywę operatorowi, zdejmując z niego konieczność ciągłego wprowadzania mikropoprawek w takcie produkcyjnym.
