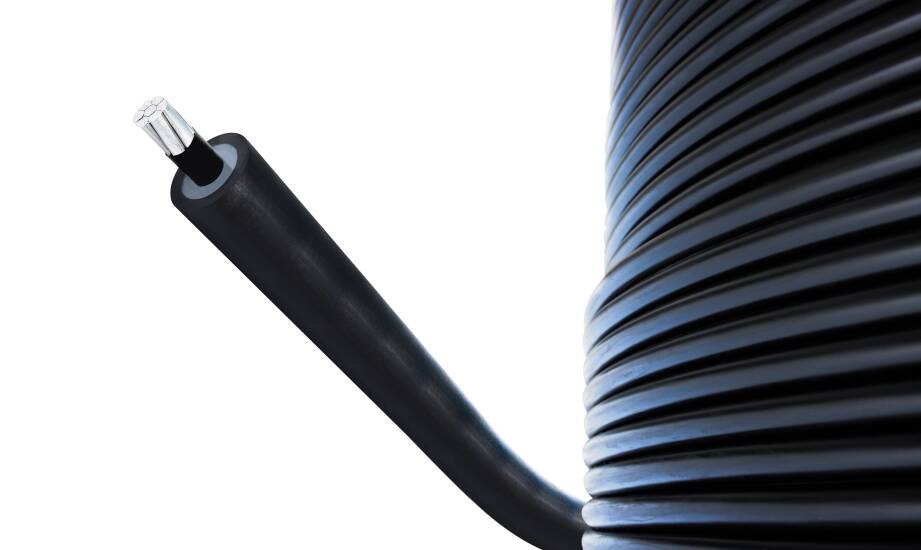

Kiedy kabel YAKY sprawdza się w długich trasach zasilających infrastrukturę kolejową i tramwajową

Inwestycje w rozbudowę infrastruktury kolejowej oraz tramwajowej wymagają budowy niezawodnych układów zasilania. Często zachodzi potrzeba dostarczenia energii do podstacji trakcyjnych, systemów sygnalizacji świetlnej czy rozdzielni oddalonych o kilkaset lub nawet ponad tysiąc metrów od głównego źródła. Długość trasy, zróżnicowane warunki gruntowe i surowe normy branżowe narzucają wybór przewodów o specyficznej budowie. Projektanci muszą pogodzić wysoką obciążalność elektryczną z dużą odpornością na obciążenia mechaniczne i środowiskowe. Odpowiednio dobrany sprzęt gwarantuje bezpieczeństwo i ciągłość działania całej sieci trakcyjnej. Decyzja o zastosowaniu konkretnego rozwiązania materiałowego wpływa bezpośrednio na organizację prac instalacyjnych, koszty logistyczne oraz późniejszą bezawaryjną pracę systemu.

Przeczytaj również: Rynny o różnych profilach: jak wybrać najlepszy kształt dla swojego domu?

Parametry techniczne przy długich dystansach zasilania

Podstawową cechą odróżniającą przewody aluminiowe od wariantów miedzianych jest ich znacznie mniejsza masa własna. Zastosowanie aluminium obniża ciężar danego odcinka o blisko 60-70 procent, co ma ogromne znaczenie logistyczne przy budowie tras zasilających przekraczających pół kilometra. Lżejszy materiał zdecydowanie ułatwia transport na plac budowy i przyspiesza proces układania kabli w głębokich wykopach. Należy jednak uwzględnić wyższą rezystywność tego metalu. Utrzymanie dopuszczalnego spadku napięcia na bardzo długim dystansie wymaga zastosowania żył o odpowiednio większym przekroju roboczym.

Przeczytaj również: Budowa hali z kontenerów - jak to wygląda krok po kroku?

Znamionowe napięcie pracy na poziomie 0,6/1 kV odpowiada rygorystycznym potrzebom przesyłu energii niskiego napięcia w obrębie terenów kolejowych. Prawidłowo dobrane Kable YAKY posiadają wzmocnioną izolację z polwinitu, która skutecznie chroni układ przed działaniem wilgoci oraz agresywnych substancji chemicznych obecnych w glebie. Zewnętrzna powłoka wykazuje pełną odporność na szkodliwe promieniowanie UV. Pozwala to na bezpieczne prowadzenie linii zarówno bezpośrednio w ziemi, jak i w specjalnych korytach na otwartym powietrzu. Maksymalna dopuszczalna temperatura pracy żyły wynosi +70°C, natomiast dolna granica instalacyjna sięga nawet -30°C. Przy dystansach powyżej 300 metrów inżynierowie starannie przeliczają obciążalność prądową długotrwałą, opierając się na badaniach geologicznych i parametrach konkretnego środowiska ułożenia.

Przeczytaj również: Drzwi przeworsk z przeszkleniami – idealne rozwiązanie dla małych pomieszczeń

Wpływ trasy okablowania na proces montażu osprzętu

Rozległa infrastruktura szynowa wymusza rygorystyczne przestrzeganie zasad układania ciężkich przewodów elektroenergetycznych. Instalatorzy podczas prowadzenia linii muszą zachować promień gięcia wynoszący minimum 10-15 średnic zewnętrznych kabla, aby nie naruszyć wewnętrznej struktury izolacji. Zbyt ostre formowanie łuków na zakrętach trasy, zwłaszcza w przypadku grubszych żył sektorowych, drastycznie podnosi ryzyko powstawania mikropęknięć. Uszkodzenia te bardzo często ujawniają się dopiero podczas końcowego odbioru inwestycji lub w trakcie intensywnej eksploatacji pod wpływem silnych drgań generowanych przez przejeżdżający tabor.

Miejskie sieci tramwajowe nierzadko wykorzystują masywne przekroje, sięgające nawet 1x630 mm², do zasilania najbardziej obciążonych punktów trakcji. Budowa tak wymagających układów determinuje konieczność stosowania ściśle dopasowanego osprzętu łączeniowego. Złączki, zaciski oraz specjalistyczne uchwyty elektroenergetyczne muszą być przeznaczone wyłącznie do instalacji aluminiowych i trwale zabezpieczone przed procesem utleniania. Styk aluminium z miedzią bez użycia odpowiednich podkładek kupalowych grozi szybką korozją elektrochemiczną. Najczęstszym błędem wykonawczym pozostaje zignorowanie rzeczywistej rezystancji cieplnej gruntu wokół wykopu. Brak właściwej korekty obciążalności prądowej nieuchronnie doprowadza do systematycznego przegrzewania izolacji lub niebezpiecznego obniżenia napięcia na urządzeniach końcowych.

Ostateczna przydatność wybranego okablowania aluminiowego zależy od parametrów całej pętli zwarciowej, panujących warunków chłodzenia oraz przewidywanego reżimu pracy urządzeń odbiorczych. Surowe dane odczytane z kart katalogowych stanowią jedynie punkt wyjścia do stworzenia szczegółowego projektu inżynierskiego. Jako dystrybutor sprzętu elektroenergetycznego w firmie Involt dobieramy komponenty tworzące spójny i bezpieczny układ zasilania dla obiektów kolejowych. Tylko pełna zgodność materiałów z rygorystycznymi normami branżowymi chroni operatora infrastruktury przed kosztownymi awariami na długich odcinkach linii przesyłowej.
